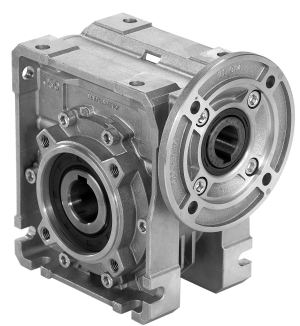

Червячные мотор-редукторы INNOVARI в квадратном корпусе
Червячные мотор-редукторы INNOVARI (Италия) построены по модульному принципу: – на складе отдельно хранятся базовые модули, входные фланцы под двигатели, крепежные лапы, боковые фланцы, входные и выходные твердотельные валы, реактивные штанги.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. Редукторы типоразмеров 030-085 поставляются с маслом, залитом в объёме, позволяющем монтировать редуктор в любом монтажном положении, при заказе типоразмера 110 необходимо указывать монтажную позицию.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, и выходных фланцев. Это обеспечивает взаимозаменяемость по размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE, NORD.
Червячные редукторы
Преимущества:
(перед редукторами в стандартном исполнении с входным валом со шпонпазом)
Простота сборки мотор-редуктора - не надо запрессовывать сальник в моторный фланец.
При необходимости легко заменить входной фланец (графитовая прокладка не нужна, сальник во фланце не нужен).
Муфта не "прикипает" к стальным валам редуктора или электродвигателя в процессе эксплуатации даже в условиях коррозионных сред, что гарантирует разборку мотор-редуктора.
Корпус редуктора полностью герметичен, поэтому возможна транспортировка и хранение без моторного фланца.

Области применения:
• конвейеры,
• транспортеры,
• мешалки,
• пищевая, упаковочная промышленность
• лебедки, приводы ворот
Отличительные особенностиквадратных червячных мотор-редукторов INNOVARI:
- Типоразмеры Q30-Q85 корпус из алюминия, типоразмер Q11-Q15 – из чугуна
- Выходные валы изготовлены из стали С40, входные валы – из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
- Возможна скрутка из двух червячных редукторов с передаточным числом до 4080
Нестандартные исполнения:
- Взрывозащищенное по стандартам ATEX 2, ATEX 3
- С пониженным люфтом для точных перемещений (сервоприводы)
- Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
- Мотор-редуктор полностью из нержавеющей стали для химической,   рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
- Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.

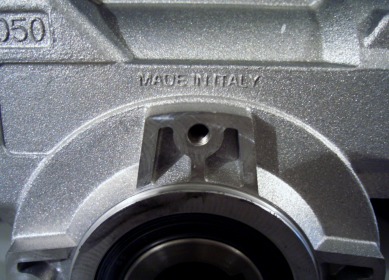

Признаком  того, что редуктор INNOVARI произведен в Италии, является литая надпись «Made in Italy» на корпусе редуктора.


Q30
Q45
Q50
Q63
Q75
Q85
Вид муфты





Диаметр внутреннего отверстия, мм
9
11
9
11
14
9
11
14
19
11
14
19
24
14
19
24
28
Материал муфт
Полимер**
Алюминий
Полимер**
Алюминий
Полимер**
Алюминий
* При использовании этих муфт необходимо заменить шпонку вала электродвигателя на шпонку, входящую в комплект муфты (она короче стандартной шпонки).
** Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:
материал устойчив к высоким нагрузкам,
имеет повышенную прочность на сжатие,
обладает лучшей стабильностью размеров по сравнению с другими полиамидами,
увеличенный температурный диапазон (+120°С).
Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Передаточные числа
Габаритные размеры чертеж
Q30
21
0,09...0,18
14
5…100
Q45
41
0,09...0,37
18, 19, 20
7…102
Q50
72
0,12...0,75
24, 25
7…100
Q63
147
0,37...1,8
25, 28
7…94
Q75
270
0,55...4
28, 30
7…100
Q85
347
0,55...4,0
35
7…96
Q11
651
1,1...7,5
42
7…99
Q13
1050
1,5…7,5
45
7,5…100
Q15
1550
2,2…15
50
7,5…100
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
3 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
