Оптические датчики уровня INNOLEVEL OPTIC
Оптический сигнализатор уровня INNOLEVEL OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нерж. сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.
Принцип работы:
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.

Особенности:
Выходной сигнал PNP.
Датчик имеет защиту от короткого замыкания.
Состояние работы датчика указывается светодиодом (для кабельного исполнения).

Ограничения:
Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.

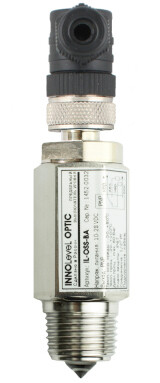

Оптический датчик-сигнализатор
Артикул
Описание
IL-OSS-BA
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, кабельный разъем М12
Подключение
Разъем M12 4-х контактный
Материал конуса
Стекло
Материал корпуса
Нерж. сталь SUS304
Напряжение питания
10...28В пост. тока
Выходной сигнал
-20...80°C
Температура процесса
-20...100°C
Макс. рабочее давление
< 60 Бар
Класс защиты
IP 67
Резьба
  PF 1/2" (цилиндрическая)
Опции для оптического датчика уровня INNOLEVEL OPTIC
Артикул
Описание
Внешний вид
IL-G1/2L
Приварная бобышка, резьба 1/2" G (цилиндрическая), сталь

IL-G1/2L-S304
Приварная бобышка, резьба 1/2" G (цилиндрическая), нерж. сталь SUS304
