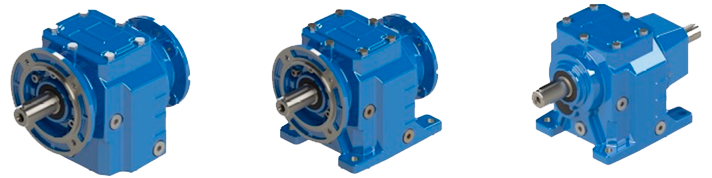

Цилиндрические соосные редукторы INNOVARI в чугунном корпусе
Применение цилиндрического чугунного редуктора INNOVARI:
• насосы,
• конвейеры,
• мешалки,
• тяжелые условия применений.
Цилиндрические соосные редукторы INNOVARI в чугунном корпусе — подходят для всех применений.
Прецизионная обработка зубчатых колес осуществляется на станках с ЧПУ. Поверхность шестерен первых ступеней редукторов хонингуется. Хонингование позволяет уменьшить шероховатость поверхности, удалить забоины и заусенцы, снизить уровень шума при работе и повысить долговечность зубчатой передачи. Благодаря этому ресурс редуктора в целом также увеличивается.
Чугунные редукторы INNOVARI построены по модульному принципу:
на складе отдельно хранятся базовые модули и наборы комплектующих, что позволяет скрутить вариант редуктора, необходимый клиенту.
В стандартной комплектации в редукторах залито минеральное масло. Опционально доступно и синтетическое масло стандартное и низкотемпературное (от -40 C). Синтетическое масло, в отличие от минерального, не требует замены.
• Корпус из чугуна.
• Входные и выходные валы изготовлены из стали.
• В редукторе на входных и выходных валах установлены закрытые подшипники, поэтому ситуация, когда они работают «на сухую», невозможна в любом пространственном положении редуктора.
• На входном валу редуктора двойные армированные сальники, защищающие от утечки масла, когда электродвигатель расположе под редуктором в вертикальной плоскости.
• Все плоскости стыков корпуса и крышек обработаны специальным герметиком, что исключает утечку масла.
• Уровень шума 60/65 dBA.
Типоразмер редуктора | Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Передаточные числа | Габаритные размеры чертеж |
A F 252 | 200 | 0,25…4 | 25 | 4,80…47,93 | |
A F 252 | 200 | 0,12…1,5 | 25 | 53,41…245,76 | |
A F 301 | 55 | 0,25…1,5 | 30 | 1,47…8,88 | |
A F 302 | 280 | 0,25…4 | 30 | 5,58…55,03 | |
A F 303 | 300 | 0,12…1,5 | 30 | 61,63…282,17 | |
A F 351 | 100 | 0,25…4 | 35 | 1,3…8,5 | |
A F 352 | 490 | 0,25…4 | 35 | 5,86…56,95 | |
A F 353 | 500 | 0,12..1,5 | 35 | 58,68…268 | |
A F 401 | 170 | 0,55…4 | 40 | 1,31…8,25 | |
A F 402 | 850 | 0,75…9 | 40 | 5,25…45,38 | |
A F 403 | 850 | 0,25…4 | 40 | 49,64…267,75 | |
A F 501 | 350 | 0,55…9 | 50 | 1,32…8,56 | |
A F 502 | 1600 | 0,55…15 | 50 | 5,5…48,77 | |
A F 503 | 1800 | 0,55…9 | 50 | 56,21…222,59 | |
A F 601 | 650 | 2,2…22 | 60 | 1,27…8,3 | |
A F 602 | 3300 | 2,2…22 | 60 | 5,16…50,91 | |
A F 603 | 3600 | 1,1…15 | 60 | 55,75…242,67 | |
A F 701 | 1000 | 5,5…30 | 70 | 1,26…7,8 | |
A F 702 | 5000 | 5,5…30 | 70 | 5,38…44,67 | |
A F 703 | 5000 | 3…30 | 70 | 45,67…260,15 | |
A F 902 | 8000 | 11…45 | 90 | 5,16…42,47 | |
A F 903 | 8000 | 7,5…30 | 9025 | 48,5…205,73 |
Внимание! Для удобства конструкторов оборудования все чертежи редукторов доступны в наиболее используемых форматах:
