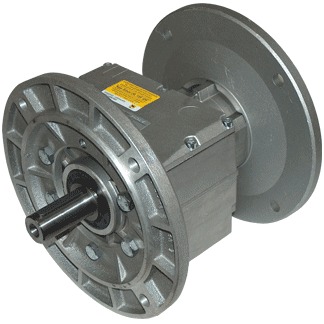

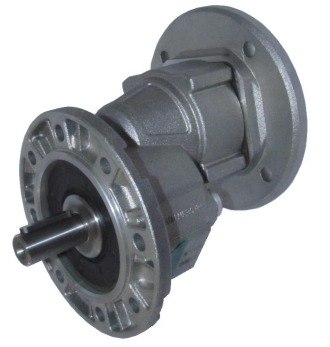

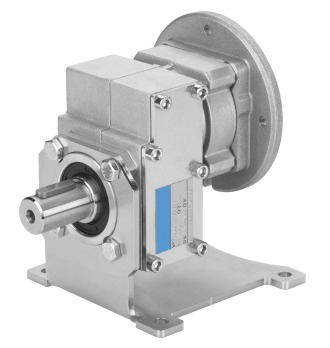

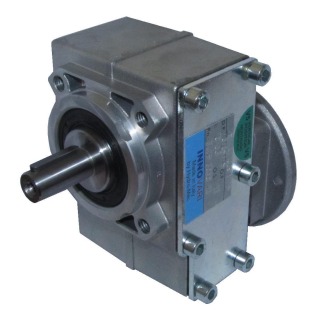

Одноступенчатые цилиндрические мотор-редукторы INNOVARI
Отличительные особенности одноступенчатых мотор-редукторов INNOVARI:
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
Нестандартные исполнения:
1.Взрывозащищенное по стандартам ATEX 2, ATEX 3
2.Специальное исполнение выходного вала для винтовых конвейеров
Области применения:
- пищевые насосы
- винтовые конвейеры
- кормораздатчики на птицефабриках
- пищевые насосы
- вентиляторы
- первая ступень многоступенчатых редукторов
- винтовые конвейеры
- кормораздатчики на птицефабриках
- пищевые насосы
- вентиляторы
- первая ступень многоступенчатых редукторов
Одноступенчатые цилиндрические мотор-редукторы были разработаны как экономичная альтернатива 2-х 3-х ступенчатым редукторам там, где нужны высокие скорости. Выходные фланцы и валы, идентичные по размерам фланцам двигателей, позволяет применять их в качестве первой ступени для цилиндро-червячных мотор-редукторов.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.
Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу.
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, выходными фланцами, входными и выходными твердотельные валами.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. В редукторы всех типоразмеров масло заливается в объёме, позволяющем эксплуатировать редуктор в любом монтажном приложении.
Типоразмер редуктора | Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Передаточные числа | Габаритные размеры чертеж |
211А | 20 | 0,25...0,37 | 14 | 2,05...9,83 | |
311А | 30 | 0,37 | 14, 19, 24 | 1,57…10,86 | |
411А | 38 | 0,37…1,5 | 14, 19, 24 | 1,57…10,86 | |
511А | 110 | 1,1…4,0 | 19, 24, 28 | 1,3…10,50 |
С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
Документация:
Материалы для скачивания:
Размеры двигателейВыбор мотор-редукторов (1 часть)
Выбор мотор-редукторов (2 часть)
Общие характеристики
Характеристики (1 часть)
Характеристики (2 часть)
